ICS-17A、17B系列电子皮带秤

产品介绍

ICS-17A、17B型皮带秤

17系列电子皮带秤，动态累计误差小于±0.25%，用于工厂和过程称重中，检测生产量、控制产品装载及监测产品库存量，为企业现代化管理提供重要的信息。



结构特点：
结构简单、力传递环节少、安装简捷方便；
独特的矩形杠杆、刚性好、无变形；
抗倒向力、抗水平分力、有效的减少皮带跑偏和落料偏移对系统精度的影响；
17A型称重区域广、四组托辊使皮带对称重的影响最小；
17B型双托辊、称重区为17A称1/2、较短，适用于给料距离短的皮带输送机；
无摩擦橡胶耳轴支撑，防腐蚀、防潮、减振；
两只称重传感器受偏载影响小、平稳、高精度；

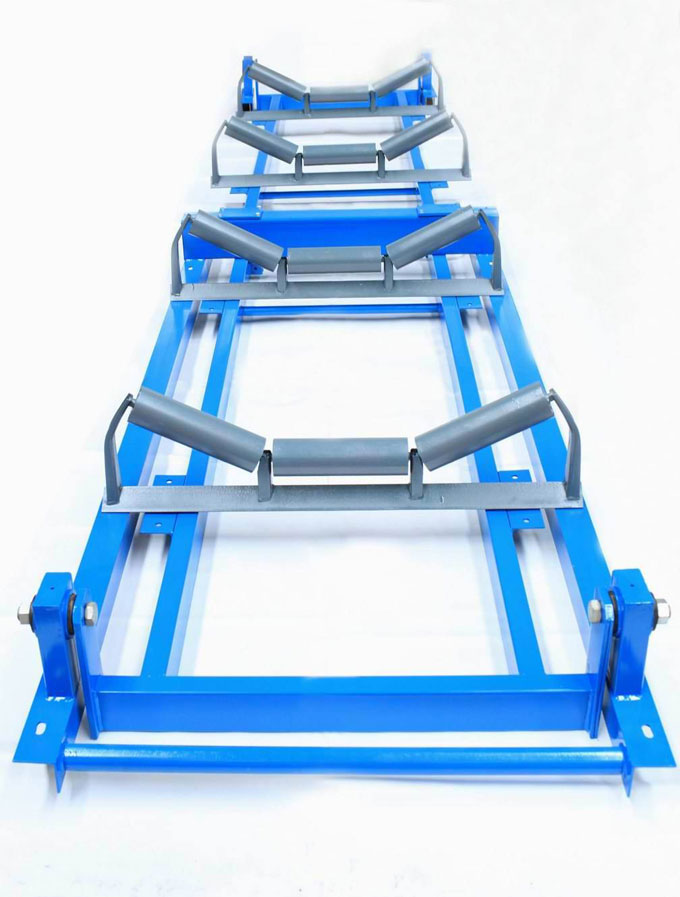

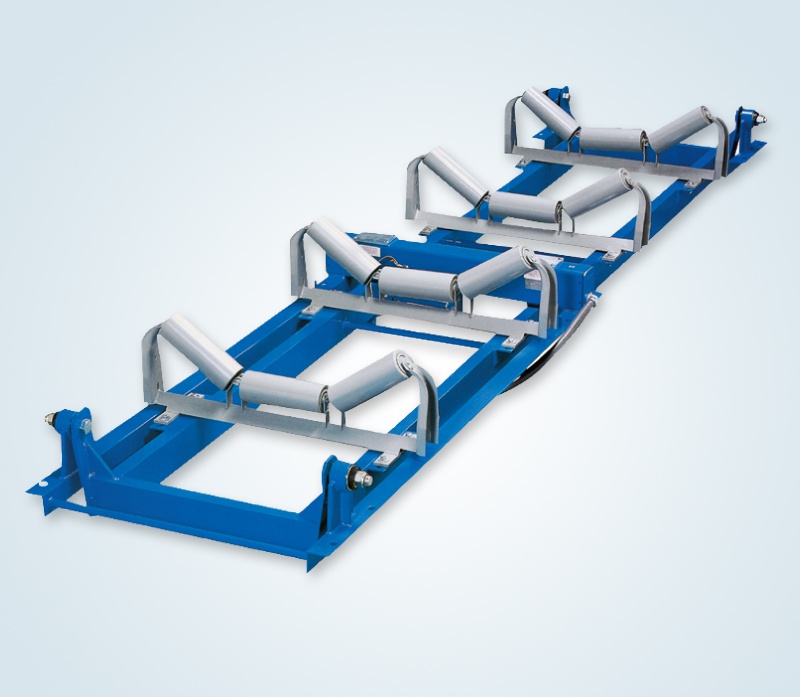

17A型皮带秤

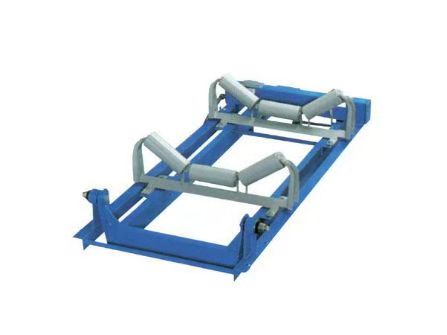

17B型皮带秤图片



主要技术参数

	17A 型	17B型
检定精度	± 0.25%	± 0.5%
称量范围	0.5～6000t/h	0.5～4000t/h
皮带宽度	500～2200mm	500～2200mm
皮带速度	0.01～4.0m/s	0.01～4.0m/s
称重区标准长度	4800mm	2400mm（可根据托辊间距改变）
皮带输送机倾角	≤18 °（正常）

外型尺寸和安装示意图

带宽	500	600	800	1000	1200	1400	>1400
A	495	645	845	1075	1325	1525	如用户需要相关尺寸请与我公司联系
B	720	870	1075	1300	1550	1750
C	770	920	1120	1350	1600	1800
D	托辊间距

注：表中未列带宽的尺寸根据实际机架确定。
